半導体用語集
加算器
英語表記：adder

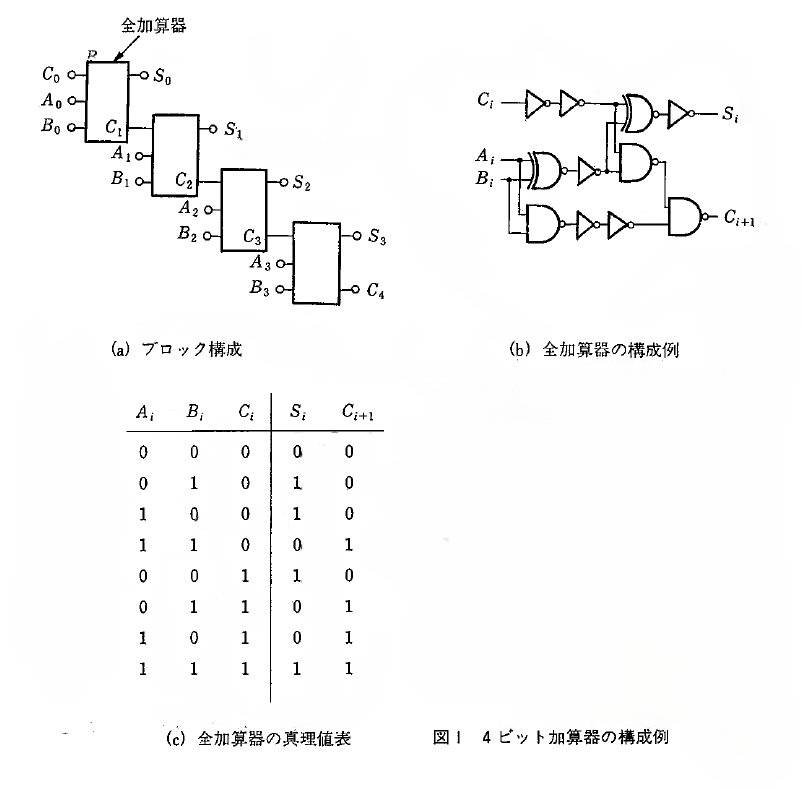

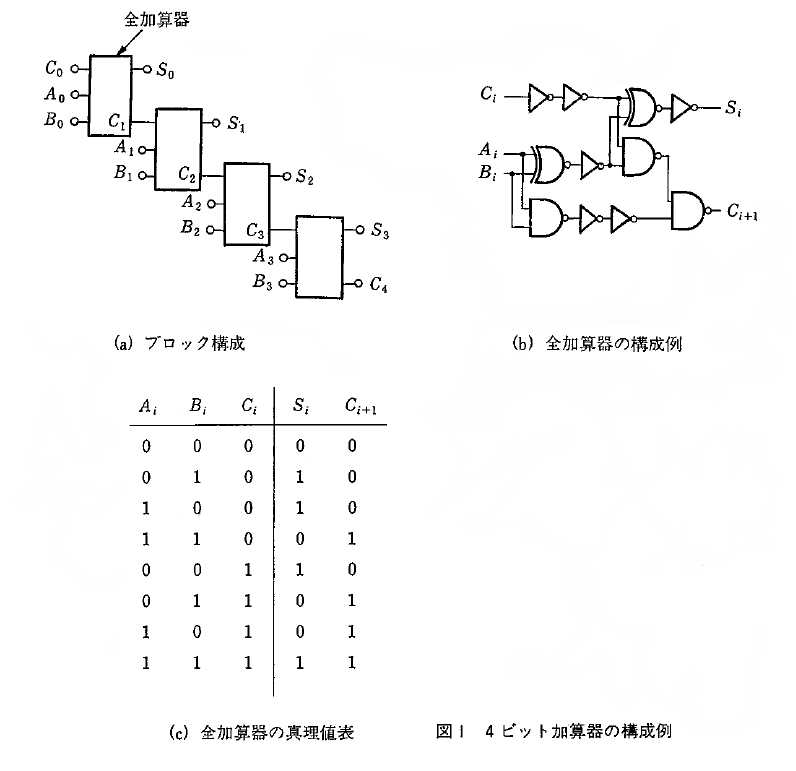

A（A₀、A₁、…）とB（B₀、B₁、…）の加算を行う回路。4ビット加算の構成例を図1(a)に示す。入力Aᵢ、Bᵢと下位からの桁上げCᵢから和Sᵢと桁上げCᵢ₊₁を出力する全加算器から構成される。全加算器の構成例と真理値表を図1(b)(c)に示す。
