梯子型抵抗D/A変換器
英語表記:Ladder-type resistor D/A converter

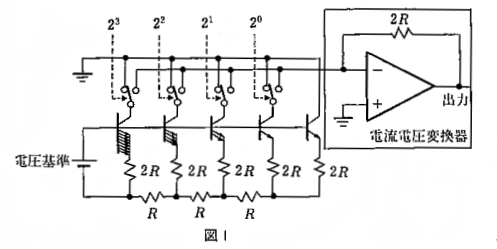

抵抗値Rとその2倍の2Rの抵抗を図1のように組み合わせると,ある接点から右の抵抗値が常に2Rにみえるようにできる。これを利用して図1のように構成すれば,おのおののコレクタ電流は半分ずつになってゆく。この電流をバイナリコードの入力に応じて加算し,電流電圧変換すれば,アナログ電圧が得られる。スイッチには差動スイッチを用いる。ここの寄生抵抗は無視できる。
この回路ではおのおのの2Rに流れる電流が異なるので,電流による発熱で抵抗値が変動するのを避けるため,温度依存性の小さい抵抗を用いる必要がある。また,おのおの流す電流によってトランジスタのエミッタの寸法を大きくする必要がある。この回路はバイポーラトランジスタの相互コンダクタンスが大きいことを利用して2進数の電流を発生させているので,相互コンダクタンスの小さいMOS回路ではあまり用いられない。また,上位の抵抗の変動が大きく総合誤差に影響する。必要な抵抗の種類と抵抗値は少なくてすむため,単体部品をポード上で作る時有利ではあるが,上位の抵抗は最小分解能に相当する精度が必要となるので,大規模集積回路ではあまり利点はない。
![](https://seminet-bucket-public.s3.ap-northeast-1.amazonaws.com/image/word/ZOcT0VdopaM5K3wX5VvL56XDy8e07GhaGtxD8VEk.jpeg)
