半導体用語集
汎用インバータ
英語表記：inverter

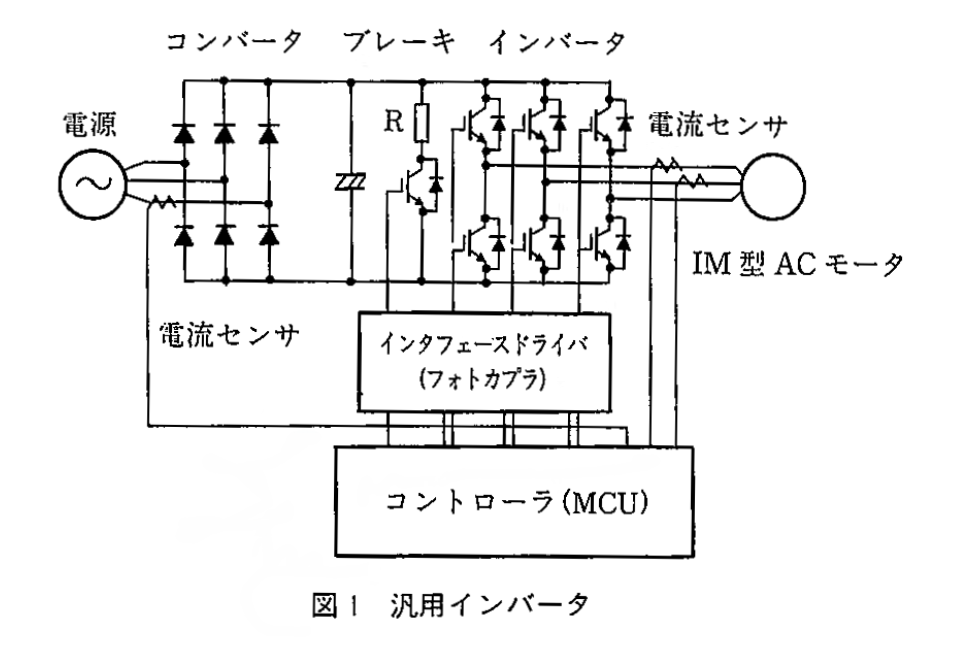

一般的には、交流モータの可変速回転数制御のための可変周波数電源を指す。すなわち、交流モータの回転数は機械構造的に決まっている極数と印加する電源の周波数によって決定されるが、実応用上前者は運転中に変更はできず、印加電源の周波数を変えることで、モータの回転数制御を行う必要がある（図1)。
直流電源をえるため、交流電源を整流および平滑回路により直流に変換する回路をコンバータと呼び、直流電源の電圧あるいはその極性を変える回路はDC/DCコンバータと呼ぶ。しかし直流を交流に変換する回路は、前述のコンバータと区別する意味でコンバータの逆、すなわちインバータと呼称したことに起因するようである。
直流電源から必要な周波数の交流電源を作り出すためには、一般の商用AC電源を整流、平滑し直流電源を作り、それをIGBTやFETによるインバータ回路により、必要な周波数の交流電源を作る。したがって、インバータの前段には商用周波数交流電源をいったんDC電源に変換するコンバータを内蔵している。汎用インバータの応用分野としてはモータが圧倒的に多い。
