溶接機
英語表記：welder, welding machine
電気溶接機は、かつてサイリスタによる数100 Hzの周波数による位相制御が、その後バイポーラトランジスタによって数kHzのスイッチング周波数を利用したチョッパあるいはインバータ制御が利用され、現在は10 kHz付近でのIGBTによるインバータ、さらに高い周波数ではFETによるインバータ制御が利用されている。

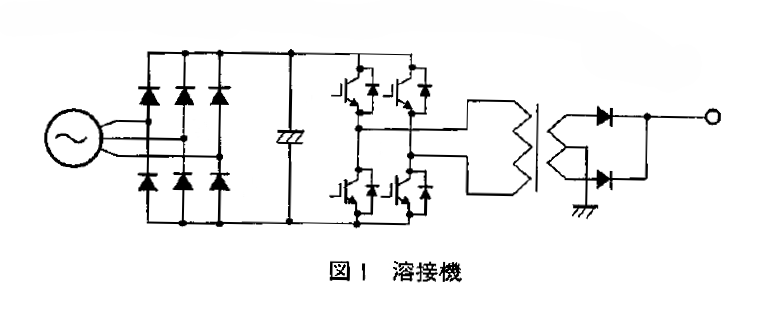

商用交流電源を整流、平滑し直流電源を作り、これをIGBTやパワー MOSFETによるインバータ回路により数100から数10 kHzの高周波電源を作り、これを溶接に適した電圧まで高周波大電カトランスにより降圧し、再度整流し平滑回路（リアクトル）を通して、DC化しアーク負荷に供給する。
なお、通常鉄の溶接はDCアークがアルミニウムの溶接にはACアークが利用されるが、ACアークの発生に関しては、前述の回路の二次側にさらにインバータを設けてACアークを発生させている。
溶接機にインバータを利用することによるメリットとしては、数100 Aの大電流の急速立ち上げが可能となり、溶接性能の向上、作業性の向上さらにスパッタ（火花）の低減が、またスイッチング周波数を上げることによる、リアクトルの小型・軽量化などによる溶接機自体の小型·軽量化があげられる。
